Γρήγορος σύνδεσμος τύπου OYI I
Γρήγορος σύνδεσμος οπτικών ινών
Γρήγορος σύνδεσμος τύπου OYI I
Περιγραφή προϊόντος
SC συναρμολογημένο πεδίο χωρίς τήξη φυσικήσύνδεσμος είναι ένα είδος γρήγορου συνδετήρα για φυσική σύνδεση. Χρησιμοποιεί ειδική γέμιση γράσου οπτικής σιλικόνης για να αντικαταστήσει την εύκολα αφαιρούμενη πάστα. Χρησιμοποιείται για γρήγορη φυσική σύνδεση (όχι σύνδεση πάστας) μικρού εξοπλισμού. Συνδυάζεται με μια ομάδα τυποποιημένων εργαλείων οπτικών ινών. Είναι απλό και ακριβές στην ολοκλήρωση του τυπικού άκρου.οπτική ίνακαι επίτευξη της φυσικής σταθερής σύνδεσης οπτικών ινών. Τα βήματα συναρμολόγησης είναι απλά και απαιτούν ελάχιστες δεξιότητες. Το ποσοστό επιτυχίας σύνδεσης του συνδετήρα μας είναι σχεδόν 100% και η διάρκεια ζωής είναι πάνω από 20 χρόνια.
Όνομα υλικού
SC-UPC / APC Συναρμολογημένος στο πεδίο φυσικός σύνδεσμος χωρίς τήξη.
Τεχνικές προδιαγραφές
| Μήκος συσκευής | 50±0,5 χιλιοστά |
| Μήκος κύματος εργασίας | SM: 1310nm/1550nm |
| Εφαρμόσιμο οπτικό καλώδιο | 2,0x3,0 χιλ. |
| Απώλεια εισαγωγής | μέσος όρος ≤0,3dB μέγιστο ≤0,5dB ≤0,3dB ≤0,5dB |
| Απώλεια απόδοσης | ≥50dB (UPC) ≥55dB (APC) |
| Απόδοση τελικού μέτωπου | Συμμορφώνεται με το YD T 2341.1-2011 |
| Μηχανική αντοχή | 1000 φορές |
| Τάση καλωδίου | ≥30N |
| Στρέψη οπτικού καλωδίου | ≥15N |
| Απόδοση πτώσης | Επιτρέψτε 10 πτώσεις κάτω από ύψος 1,5 m χωρίς ασυνήθιστη απόδοση |
| Ποσοστό επιτυχίας συναρμολόγησης μία φορά | ≥98% |
| Επαναλαμβανόμενη συναρμολόγηση | 10 φορές |
| Θερμοκρασία λειτουργίας συσκευής | -40℃~+80℃ |
| Ζεστό και υγρό εργασιακό περιβάλλον | Μακροχρόνια λειτουργία κάτω από 90% σχετική υγρασία, 70 ℃ |
| Τυπικό εργαλείο οπτικής ίναςtoαντικατάστασήce κόπτης τρίτου μέρους | Βεβαιωθείτε ότι η υποδοχή είναι φυσικά και μόνιμα συνδεδεμένη |
| Απόδοση πτώσης τυποποιημένων εργαλείων οπτικών ινών | Η τελική απόδοση σε σκληρό έδαφος 1,5 μέτρου με πτώση 5 φορές παραμένει αμετάβλητη |
Βασικά αξεσουάρ
| Πληρωτικό ινών | Ειδικό οπτικό γράσο σιλικόνης (όχι συνηθισμένο και εύκολο στην αφαίρεση συμβατικό γράσο αντιστοίχισης) |
| Ποσότητα πλήρωσης υλικού | 0,5X1,5X3mm=2,25mm³ (Επιφάνεια πλήρωσης με 10000 φορές μεγαλύτερο όγκο σε σύγκριση με το προϊόν προηγούμενης γενιάς) |
| Δοκιμή πτητικότητας στους -40 ℃ έως +80 ℃ για 300 ώρες | Βάρος εξάτμισης < 5% (40 χρόνια υπηρεσίας)sζωή υπό προσομοίωση φύσης) |
Υλικό, διαδικασία και διαμόρφωση
| Υλικό χύτευσης | PEI, PPO, PC, PBT |
| Βαθμός επιβράδυνσης φλόγας | UL94 V-0 |
Προϊόντα συμβατά με την ROHS ROHS.
Σχέδιο περιγράμματος
1 Συσκευές και εργαλεία
Ο φυσικός σύνδεσμος SC που συναρμολογείται στο πεδίο χωρίς τήξη αποτελείται κυρίως από θήκη, κύριο σώμα και παξιμάδι (Εικ. 1). Τα εργαλεία που απαιτούνται για την επιτόπια λειτουργία κατανέμονται όπως φαίνεται στο Σχήμα 2 σε αναλογία 200:1 (εξαιρουμένων των πένσας απογύμνωσης καλωδίων και του χαρτιού χωρίς σκόνη). Χρησιμοποιώντας τα εργαλεία, ο αριθμός αναφοράς ξεφλουδίσματος της επικάλυψης ≥1000 φορές, ο τερματισμός της ίνας ≥3000 φορές.
SC

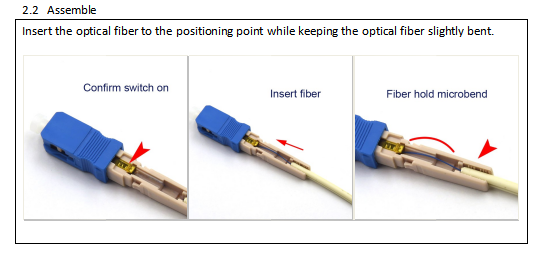

2 Οδηγίες συναρμολόγησης
-
